Giải pháp nhiệt 3D VC
Với sự phát triển nhanh chóng của các trung tâm dữ liệu và công nghệ 5G, việc làm mát và quản lý nhiệt hiệu quả đã trở thành những thách thức quan trọng trong việc thiết kế các trạm cơ sở 5G, GPU và máy chủ. Trong bối cảnh này, công nghệ 3D VC (buồng hơi)-một giải pháp cân bằng nhiệt hai pha sáng tạo sáng tạo-phát hành như một phương pháp quản lý nhiệt hiệu quả cho các trạm, máy chủ và GPU cơ sở 5G.
Điểm nổi bật chính:
Nhu cầu ngành công nghiệp: Mật độ công suất tăng trong cơ sở hạ tầng 5G và điện toán hiệu suất cao đòi hỏi các giải pháp làm mát tiên tiến.
Công nghệ VC 3D:
Đòn bẩyTruyền nhiệt hai phacho sự đồng nhất nhiệt vượt trội
Thiết kế 3DCho phép tích hợp nhỏ gọn với hình học phức tạp (ví dụ: các mô-đun đa chip)
Giải quyết các thách thức điểm nóng trongĂng -ten 5g mmimo, Cụm GPU, VàMáy chủ quy mô giá đỡ
Ứng dụng:
Các trạm cơ sở 5G: Giảm thiểu nhiệt từ các bộ khuếch đại năng lượng trong vỏ nhỏ gọn
Trung tâm dữ liệu: Tăng cường độ tin cậy của giá đỡ GPU làm mát bằng chất lỏng
Tính toán cạnh: Hỗ trợ làm mát thụ động cho việc triển khai tiết kiệm năng lượng
Lợi thế kỹ thuật:
So với ống nhiệt truyền thống hoặc dẫn truyền rắn, cung cấp 3D VCS:
✓ 30% 50% điện trở nhiệt(dữ liệu thử nghiệm)
✓ <1°C temperature variancetrên các nguồn nhiệt
✓ Khả năng mở rộngTừ cấp độ chip đến làm mát cấp hệ thống
Tổng quan 3D VC
Truyền nhiệt hai pha tận dụng nhiệt tiềm ẩn của sự thay đổi pha chất lỏng làm việc để đạt đượcHiệu suất nhiệt caoVàTính đồng nhất nhiệt độ tuyệt vời, làm cho nó ngày càng được áp dụng trong việc làm mát điện tử trong những năm gần đây. Sự phát triển của công nghệ cân bằng nhiệt đã tiến triển từ1D (tuyến tính)Nhiệt ống để2d (Planar)buồng hơi (VCS), đỉnh điểm làCân bằng nhiệt tích hợp 3D-Các con đường công nghệ VC 3D.
2.2 Định nghĩa & Nguyên tắc làm việc
3D VC liên quan đến việc hàn một khoang cơ chất vào các khoang vây PCI, tạo thành mộtPhòng tích hợp. Các buồng chứa đầy chất lỏng làm việc và niêm phong. Truyền nhiệt xảy ra thông qua:
Bay hơi: Chất lỏng bay hơi tại khoang cơ chất (gần chip).
Sự ngưng tụ: Hơi ngưng tụ tại các khoang vây (cách xa nguồn nhiệt).
Lưu thông điều khiển trọng lực: Các đường dẫn dòng được thiết kế cho phép đạp xe hai pha liên tục, đạt được độ đồng nhất nhiệt độ tối ưu.
2.3 Ưu điểm kỹ thuật
3D VC đáng kểMở rộng phạm vi cân bằng nhiệtVàTăng cường khả năng tản nhiệt, Cung cấp:
Độ dẫn nhiệt cực cao
Tính đồng nhất nhiệt độ vượt trội
Cấu trúc nhỏ gọn, tích hợp
Bằng cách thống nhất chất nền và vây thành một thiết kế 3D duy nhất, nó:
✓ Giảm độ dốc nhiệt giữa các thành phần
✓ Cải thiện hiệu quả truyền nhiệt đối lưu
✓ Giảm nhiệt độ chip trongCác khu vực nhiệt độ cao
Công nghệ này là mấu chốt choCác trạm cơ sở 5G, cho phépthu nhỏVàThiết kế nhẹ.
Phần 3: 3D VC trong các trạm cơ sở 5G
3.1 Thử thách nhiệt
Các trạm cơ sở 5G phải đối mặt với các chip thông lượng nhiệt cao cục bộ, trong đó các giải pháp thông thường-vật liệu giao diện nhiệt, vật liệu nhà ở và VC 2D (HPS\/FIN PCIS của chất nền)-giảm nhẹ lực cản nhiệt.
3.2 Lợi ích của 3D VC
Không có các bộ phận chuyển động bên ngoài, 3D VC cung cấp:
Truyền nhiệt hiệu quảthông qua kiến trúc 3D
Phân phối nhiệt độ đồng đều(Nhỏ hơn hoặc bằng phương sai 3 độ)
Giảm thiểu điểm nóngcho các thành phần công suất cao
3.3 Nghiên cứu trường hợp: ZTE & Ferrotec
Một nguyên mẫu chung đã thể hiện:
>Giảm 10 độ trong TTối đaso với thiết kế dựa trên PCI
Tính đồng nhất của chất nền\/vâyduy trì trong vòng 3 độ
Tính khả thi choCác trạm cơ sở nhỏ hơn, nhẹ hơn
Phần 4: Triển vọng trong tương lai
4.1 Đổi mới kỹ thuật
Tiềm năng tối ưu hóa hơn nữa bao gồm:
Nguyên vật liệu: Vỏ nhẹ, có khả năng dẫn điện cao; Chất lỏng làm việc nâng cao
Cấu trúc: Hỗ trợ mới, kiến trúc vây và thiết kế lắp ráp
Quá trình: Hình thành ống, cắt vây, hàn, chế tạo bấc mao quản
Tăng cường hai pha: Thiết kế đường dẫn, cấu trúc sôi cục bộ, bổ sung chất lỏng chống trọng lực
4.2 Triển vọng thị trường
Nhu cầu điều khiển 5G: 3D VC khắc phục giới hạn vật liệu, cho phép thiết kế mật độ cao, nhẹ.

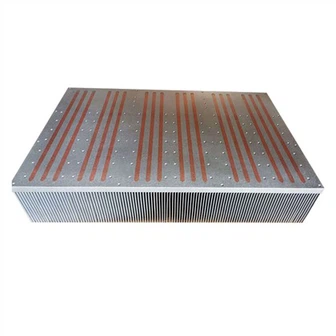

Ứng dụng mới nổi: VCS 3D nhôm đang đạt được lực kéo trong đó và biến tần PV, với sự tăng trưởng nhanh chóng trong viễn thông.
Thách thức độ tin cậy: Yêu cầu bảo trì nhà ga yêu cầu kiểm soát quy trình nghiêm ngặt. Trong khi một số công ty vẫn thận trọng, những người khác đang tích cực thúc đẩy chuỗi nhà cung cấp và R & D.
Phần kết luận: 3D VC là một công nghệ biến đổi cho quản lý nhiệt thế hệ tiếp theo, sẵn sàng xác định lại việc làm mát cơ sở hạ tầng 5G.
