Kiến thức cơ bản về Heatpipe đồng
Ống dẫn nhiệt là một loại bộ phận truyền nhiệt, tận dụng tối đa nguyên lý dẫn nhiệt và đặc tính truyền nhiệt nhanh của môi trường làm mát. Nhiệt của vật nóng nhanh chóng được truyền ra bên ngoài nguồn nhiệt thông qua ống dẫn nhiệt và độ dẫn nhiệt của nó vượt xa bất kỳ kim loại nào đã biết.

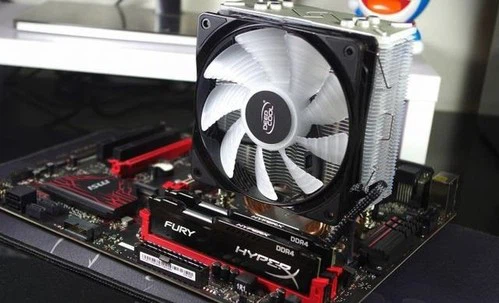

Do sự tồn tại của công nghệ ống dẫn nhiệt mà mọi người đã thay đổi ý tưởng thiết kế của bộ tản nhiệt truyền thống và loại bỏ chế độ làm mát truyền thống chỉ dựa vào quạt lượng không khí lớn để đạt được hiệu quả làm mát tốt hơn. Thay vào đó, một chế độ làm mát mới với tốc độ thấp, quạt lượng không khí thấp và công nghệ ống dẫn nhiệt được áp dụng. Công nghệ ống dẫn nhiệt mang đến cơ hội cho kỷ nguyên im lặng của PC.
Nguyên tắc làm việc:

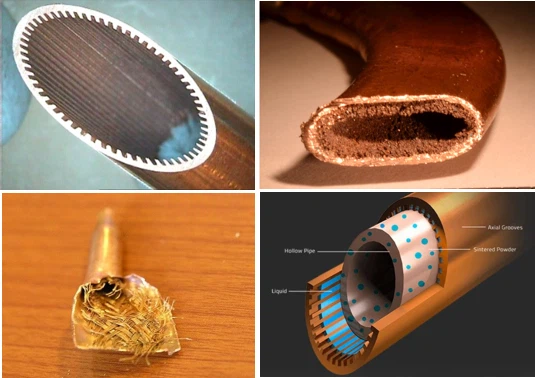

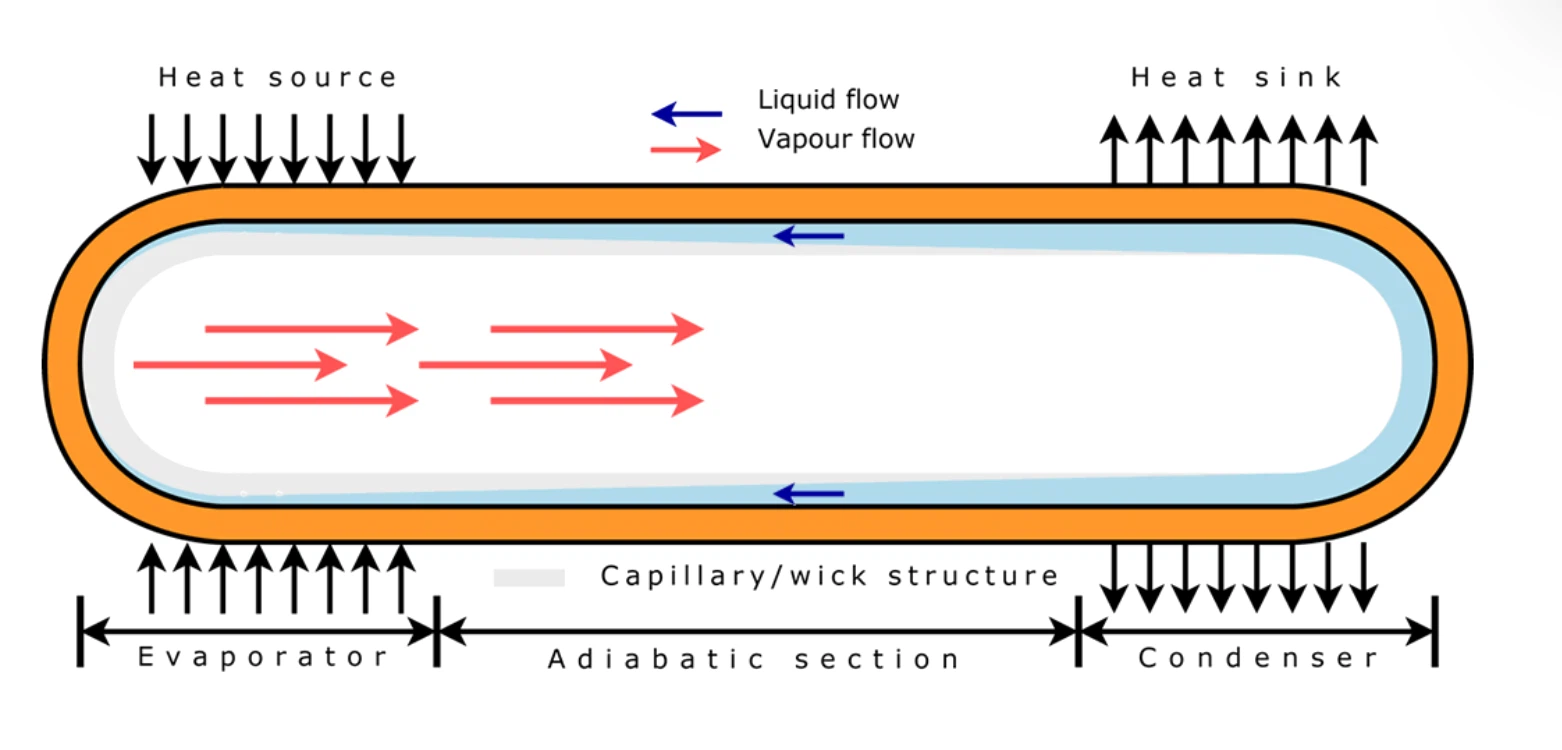

Khi một đầu của ống dẫn nhiệt được làm nóng, chất lỏng trong lõi mao dẫn sẽ bay hơi và hóa hơi, hơi nước sẽ chảy sang đầu kia dưới sự chênh lệch áp suất nhỏ để giải phóng nhiệt và ngưng tụ thành chất lỏng. Sau đó chất lỏng chảy ngược trở lại phần bay hơi dọc theo vật liệu xốp dưới tác dụng của lực mao dẫn (hoặc trọng lực). Trong chu kỳ này, nhiệt được truyền từ đầu này sang đầu kia.
Lợi ích và Ưu điểm:
1. Độ dẫn nhiệt cao, chủ yếu dựa vào sự truyền nhiệt thay đổi pha hơi-lỏng của chất lỏng làm việc, và điện trở nhiệt rất nhỏ nên có tính dẫn nhiệt cao.
2. Đặc tính đẳng nhiệt tuyệt vời Hơi nước trong khoang bên trong của ống dẫn nhiệt ở trạng thái bão hòa và áp suất của hơi bão hòa phụ thuộc vào nhiệt độ bão hòa. Áp suất giảm của hơi bão hòa từ phần bay hơi sang phần ngưng tụ rất nhỏ, do đó ống dẫn nhiệt có đặc tính đẳng nhiệt tuyệt vời.
3. biến thiên thông lượng nhiệt. Ống dẫn nhiệt có thể thay đổi độc lập diện tích gia nhiệt của phần bay hơi hoặc phần ngưng tụ, nghĩa là nó có thể cấp nhiệt đầu vào với diện tích gia nhiệt nhỏ hơn và nhiệt đầu ra với diện tích làm mát lớn hơn và ngược lại. Điều này có thể thay đổi dòng nhiệt và giải quyết một số vấn đề truyền nhiệt khó giải quyết bằng các phương pháp khác.
4. khả năng đảo ngược hướng của dòng nhiệt Một ống dẫn nhiệt có lõi được đặt nằm ngang, vì lực tuần hoàn bên trong của nó là lực mao dẫn, có thể được sử dụng làm phần bay hơi khi một trong hai đầu được làm nóng và phần ngưng tụ khi đầu kia được làm mát ra bên ngoài. Tính năng này có thể được sử dụng để làm phẳng nhiệt độ không gian của tàu vũ trụ và vệ tinh nhân tạo, cũng như lò phản ứng hóa học và các thiết bị khác giải phóng nhiệt trước rồi sau đó hấp thụ nhiệt.
5. Đặc tính nhiệt độ không đổi: điện trở nhiệt của từng bộ phận của ống dẫn nhiệt thông thường về cơ bản không thay đổi khi gia nhiệt thay đổi, nhưng ống truyền nhiệt biến đổi làm cho điện trở nhiệt của phần ngưng tụ giảm khi gia nhiệt tăng và tăng theo sự giảm nhiệt. Theo cách này, khi lượng nhiệt của ống dẫn nhiệt thay đổi rất nhiều, nhiệt độ hơi nước thay đổi rất ít và nhiệt độ được kiểm soát. Đây là đặc tính nhiệt độ không đổi của ống dẫn nhiệt.
6. Khả năng thích ứng với môi trường Hình dạng của ống dẫn nhiệt có thể thay đổi theo điều kiện của nguồn nhiệt và nguồn lạnh.
Các ống dẫn nhiệt thường được sử dụng trong thiết kế tản nhiệt hiện nay, bao gồm máy tính xách tay thông thường, điện thoại di động, v.v. Các yếu tố sau cần được xem xét trong thiết kế ống dẫn nhiệt: tải nhiệt hoặc nhiệt được truyền; Nhiệt độ hoạt động; Đường ống; Chất lỏng làm việc; Cấu trúc mao dẫn; Chiều dài và đường kính của ống dẫn nhiệt; Chiều dài tiếp xúc của vùng bốc hơi; Chiều dài liên khu đền bù; Phương hướng; Ảnh hưởng của việc uốn và làm phẳng ống dẫn nhiệt, v.v.
