Nguyên lý hoạt động của tản nhiệt buồng hơi LED công suất cao
Tấm nhiệt độ đồng nhất là một buồng chân không có cấu tạo mịn ở thành trong, thường được làm bằng đồng. Khi nhiệt được truyền từ nguồn nhiệt đến vùng bay hơi, chất lỏng làm mát trong khoang bắt đầu hóa hơi sau khi được làm nóng trong môi trường chân không thấp.
Lúc này nó hấp thụ nhiệt năng và nở ra nhanh chóng, môi chất làm lạnh ở pha khí nhanh chóng lấp đầy toàn bộ Trong khoang, khi môi chất làm việc pha khí tiếp xúc với vùng tương đối lạnh sẽ ngưng tụ lại. Thông qua hiện tượng ngưng tụ, nhiệt tích lũy trong quá trình bay hơi được giải phóng, và chất lỏng làm mát ngưng tụ sẽ quay trở lại nguồn nhiệt bay hơi thông qua kênh mao dẫn của cấu trúc vi mô, và hoạt động này sẽ được lặp lại trong khoang.
Chất liệu: thường làm bằng đồng
Cấu trúc: Buồng chân không với cấu trúc tốt trên thành bên trong
Chủ yếu được sử dụng cho: máy chủ, card đồ họa cao cấp và các sản phẩm khác
Điện trở nhiệt: 0,25 ℃ / W
Nhiệt độ ứng dụng: 0 ℃ ～ 150 ℃
Tấm cân bằng nhiệt độ thường được sử dụng cho các sản phẩm điện tử yêu cầu thể tích nhỏ hoặc cần tản nhiệt cao nhanh chóng. Hiện tại, nó chủ yếu được sử dụng trong các sản phẩm như máy chủ và card đồ họa cao cấp. Nó là một đối thủ cạnh tranh mạnh mẽ của các phương pháp làm mát ống nhiệt. Tấm nhiệt độ đồng nhất là một tấm phẳng về bề ngoài, và nắp trên và dưới gần nhau.

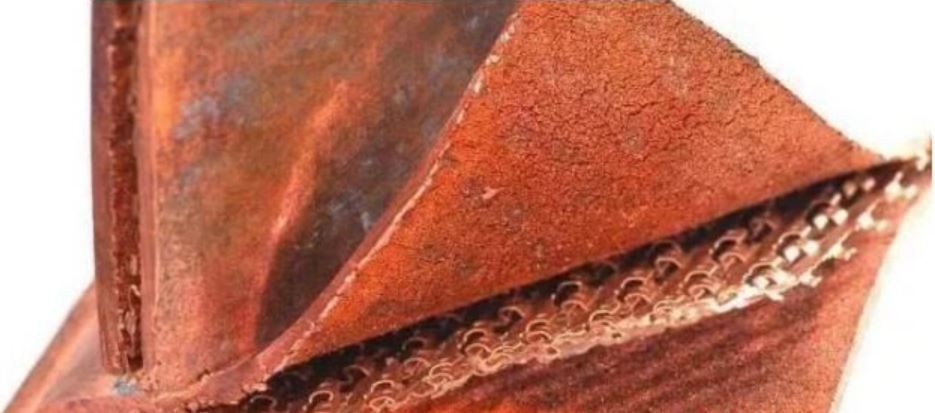

Có cột chống bằng đồng bên trong. Các tấm đồng trên và dưới trên tấm nhiệt độ đồng nhất được làm bằng đồng không chứa oxy, thường là nước tinh khiết làm chất lỏng hoạt động, và cấu trúc mao quản được tạo ra bằng quá trình thiêu kết bột đồng hoặc lưới đồng. Miễn là tấm nhiệt độ đồng nhất duy trì các đặc tính phẳng của nó, hình dạng của biên dạng bên ngoài phụ thuộc vào ứng dụng của môi trường mô-đun tản nhiệt và không có hạn chế về góc đặt khi sử dụng. Trong ứng dụng thực tế, chênh lệch nhiệt độ đo được tại hai điểm bất kỳ trên tấm có thể nhỏ hơn 10 ° C, thậm chí nhiều hơn hiệu ứng dẫn nhiệt của ống dẫn nhiệt lên nguồn nhiệt và tên của tấm nhiệt độ đồng nhất là do đó có nguồn gốc. Điện trở nhiệt của tấm cân bằng nhiệt độ chung là 0,25 ℃ / W, và nó được áp dụng cho 0 ℃ ～ 150 ℃.
Bốn bước chính của quá trình đông đặc. Tấm nhiệt độ đồng nhất là một thiết bị chất lỏng hai pha được hình thành bằng cách đổ nước tinh khiết vào một thùng chứa đầy các cấu trúc vi mô. Nhiệt đi vào tấm thông qua sự dẫn nhiệt từ vùng có nhiệt độ cao bên ngoài, nước xung quanh nguồn nhiệt điểm sẽ nhanh chóng hấp thụ nhiệt và hóa hơi thành hơi nước, lấy đi một lượng lớn nhiệt năng. Sử dụng lại nhiệt tiềm ẩn của hơi nước, khi hơi trong tấm khuếch tán từ vùng có áp suất cao sang vùng có áp suất thấp (tức là vùng có nhiệt độ thấp), khi hơi tiếp xúc với thành trong có nhiệt độ thấp hơn, hơi nước sẽ nhanh chóng ngưng tụ thành chất lỏng và giải phóng nhiệt năng.
Nước ngưng tụ chảy trở lại nguồn nhiệt nhờ hoạt động mao dẫn của cấu trúc vi mô, hoàn thành chu trình truyền nhiệt, tạo thành một hệ thống tuần hoàn hai pha, trong đó nước và hơi nước cùng tồn tại. Quá trình hóa hơi của nước trong đĩa nhiệt độ đồng đều tiếp tục, và áp suất trong khoang sẽ duy trì cân bằng khi nhiệt độ thay đổi. Nước có giá trị dẫn nhiệt thấp khi hoạt động ở nhiệt độ thấp, nhưng do độ nhớt của nước thay đổi theo nhiệt độ nên tấm ngâm cũng có thể hoạt động ở 5 ° C hoặc 10 ° C. Vì sự hồi lưu chất lỏng được thực hiện bởi lực mao dẫn, tấm cân bằng nhiệt độ ít bị ảnh hưởng bởi trọng lực và không gian thiết kế hệ thống ứng dụng có thể được sử dụng ở mọi góc độ. Tấm cân bằng nhiệt độ không yêu cầu nguồn điện hoặc bất kỳ thành phần chuyển động nào, nó là một thiết bị thụ động hoàn toàn kín.
