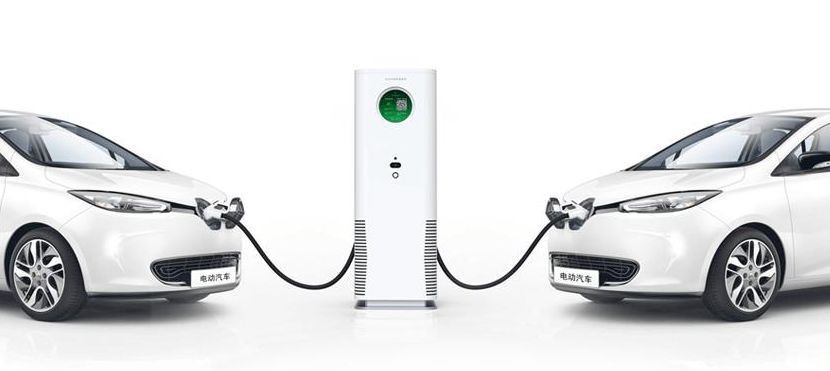

Làm thế nào để hạ nhiệt cọc sạc

So với các nguồn cung cấp năng lượng khác, hệ thống tản nhiệt của cọc sạc lớn hơn nhiều và các yêu cầu đối với thiết kế nhiệt của hệ thống là cực kỳ nghiêm ngặt. Phạm vi công suất của đống sạc DC là 30kW, 60kW và 120kw, và hiệu suất nói chung là khoảng 95 phần trăm. Sau đó, 5 phần trăm của nó sẽ được chuyển thành tổn thất nhiệt và tổn thất nhiệt sẽ là 1,5KW, 3KW và 6kW. Đối với thiết bị ngoài trời, những nhiệt này phải được thải ra khỏi thiết bị, nếu không thiết bị sẽ bị lão hóa nhanh hơn. Đồng thời, xử lý chống thấm nước và chống bụi để ngăn ngừa đoản mạch và rối loạn tín hiệu của thiết bị điện tử.

Hiện tại, có bốn chế độ làm mát phổ biến của cọc sạc: làm mát tự nhiên (chủ yếu dựa vào tản nhiệt), làm mát bằng không khí cưỡng bức, làm mát bằng chất lỏng và điều hòa không khí. Do ảnh hưởng của khối lượng, chi phí, độ tin cậy và các yếu tố khác, hiện nay, hầu hết các công ty đều sử dụng phương pháp làm mát bằng không khí cưỡng bức. Sau đó, điều này chắc chắn sẽ mang lại bụi, khí ăn mòn, độ ẩm và các nhiễu khác.

Quá trình làm mát nhiệt của cọc sạc được chia thành làm mát mô-đun và làm mát tổng thể khung máy. Do mô-đun sạc được tích hợp sẵn nên các biện pháp bảo vệ chủ yếu được phản ánh trong thiết kế khung máy. Thiết kế đơn giản và tiết kiệm nhất là làm loại cửa gió ở cửa hút gió và cửa gió ra của hộp, sau đó lắp thêm quạt ở cửa gió để loại bỏ nhiệt do quạt mô-đun thải ra. Phương pháp này có thể đóng một vai trò bảo vệ nhất định. Lâu ngày bụi bẩn, ẩm mốc xâm nhập vào là điều khó tránh khỏi.

Nếu bạn muốn có hiệu quả bảo vệ tốt hơn, hãy sử dụng ống dẫn khí cách ly nóng và lạnh kín để cách ly bên trong: tấm ngăn ở giữa ngăn cách hoàn toàn chất lỏng lạnh và nóng, đồng thời làm mát hiệu quả thông qua chất dẫn nhiệt và quạt trên cùng. Nhóm lưới chắn gió được lựa chọn cho cửa gió vào và ra ở cả hai đầu giúp ngăn nước và bụi hiệu quả.

Chất mang dẫn nhiệt bao gồm vỏ ống, lõi hấp thụ chất lỏng, nắp cuối và vây × Sau khi áp suất âm của (10-1 ~ 10-4) Pa được đổ đầy một lượng chất lỏng làm việc thích hợp , vật liệu xốp mao dẫn bấc sát thành trong của ống được đổ đầy chất lỏng và bịt kín. Một đầu của ống là phần bay hơi (phần sưởi ấm) và đầu còn lại là phần ngưng tụ (phần làm mát). Theo nhu cầu ứng dụng, một phần cách nhiệt có thể được bố trí giữa hai phần.

Khi một đầu của ống dẫn nhiệt được làm nóng, chất lỏng trong lõi bay hơi và hóa hơi, hơi nước chảy sang đầu kia dưới sự chênh lệch áp suất nhỏ để giải phóng nhiệt và ngưng tụ thành chất lỏng, và chất lỏng chảy ngược trở lại phần bay hơi dọc theo đường ống dẫn nhiệt. vật liệu xốp dưới tác dụng của lực mao dẫn. Trong chu trình này, nhiệt được truyền từ đầu này sang đầu kia của ống. Và có một chiếc quạt phía trên để tản nhiệt.
