Hệ thống làm mát biến tần quang điện

Biến tần quang điện là thiết bị cốt lõi của hệ thống quang điện. Chức năng chính của nó là biến nguồn điện một chiều do các mô-đun quang điện tạo ra thành nguồn điện xoay chiều đáp ứng yêu cầu của lưới điện.

Là một thiết bị điện tử công suất, biến tần, giống như tất cả các sản phẩm điện tử, phải đối mặt với thách thức do nhiệt độ tăng lên. Trong tất cả các trường hợp hỏng hóc của sản phẩm điện tử, có tới 55% trong số đó là do nhiệt độ. Các linh kiện điện tử bên trong biến tần cũng rất nhạy cảm với nhiệt độ. Cứ tăng nhiệt độ 10 độ sẽ giảm một nửa tuổi thọ sử dụng, vì vậy thiết kế tản nhiệt của biến tần là rất quan trọng.

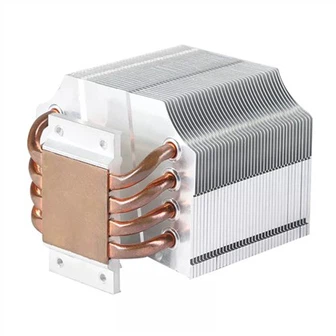

Hệ thống làm mát biến tần chủ yếu bao gồm tản nhiệt, quạt làm mát, mỡ tản nhiệt và các vật liệu khác. Hiện nay, có hai giải pháp tản nhiệt chính của biến tần là làm mát tự nhiên và làm mát không khí cưỡng bức.

Làm mát tự nhiên đề cập đến việc thực hiện các thiết bị sưởi ấm cục bộ để tản nhiệt ra môi trường xung quanh nhằm đạt được mục đích kiểm soát nhiệt độ mà không sử dụng bất kỳ năng lượng phụ trợ bên ngoài nào. Nó thường bao gồm ba phương thức truyền nhiệt chính: dẫn nhiệt, đối lưu và bức xạ, trong đó đối lưu tự nhiên là phương thức đối lưu chính.

Tản nhiệt hoặc làm mát tự nhiên thường được áp dụng cho các thiết bị và linh kiện công suất thấp có yêu cầu thấp về kiểm soát nhiệt độ và dòng nhiệt thấp khi làm nóng thiết bị, cũng như các thiết bị kín hoặc lắp ráp dày đặc không phù hợp với các công nghệ làm mát khác.

Làm mát không khí cưỡng bức chủ yếu là phương pháp buộc không khí xung quanh thiết bị phải lưu thông với sự trợ giúp của quạt, nhằm lấy đi nhiệt lượng tỏa ra từ thiết bị. Phương pháp này là một phương pháp tản nhiệt đơn giản và hiệu quả. Nếu khoảng cách giữa các bộ phận trong bộ phận phù hợp với luồng không khí hoặc lắp đặt bộ tản nhiệt cục bộ thì phương pháp làm mát này có thể được sử dụng nhiều nhất có thể. Tăng diện tích tản nhiệt và tạo ra hệ số truyền nhiệt đối lưu cưỡng bức tương đối lớn trên bề mặt tản nhiệt có thể cải thiện khả năng truyền nhiệt đối lưu cưỡng bức. Phương pháp này đã được sử dụng rộng rãi trong kỹ thuật thực tế.

Những lưu ý khi lắp đặt biến tần:

1. Nhiệt độ của biến tần càng cao thì nhiệt độ sẽ không được giải phóng trong không gian kín càng cao.

2. Nên đặt biến tần ở nơi thoáng mát và tránh ánh nắng trực tiếp càng xa càng tốt.

3. Khi lắp đặt nhiều bộ biến tần cùng nhau, phải đảm bảo khoảng cách vừa đủ giữa các bộ biến tần để tránh ảnh hưởng lẫn nhau.
