Các giải pháp tản nhiệt cho biến tần quang điện

Khi quan tâm đến hiệu suất tổng thể của biến tần, người ta quan tâm nhiều nhất đến hàng loạt vấn đề thông thường như hiệu suất chuyển đổi, điện áp DC tối đa, công suất đầu ra AC và cấp độ bảo vệ. Vấn đề nhiệt của biến tần là vấn đề có thể mọi người sẽ bỏ qua, và quản lý nhiệt là một phần thiết yếu cần được quan tâm.

1. Tại sao biến tần cần tản nhiệt?

1. Các bộ phận trong biến tần có nhiệt độ vận hành an toàn định mức. Nếu hiệu suất nhiệt của biến tần tương đối kém, khi biến tần tiếp tục hoạt động, nhiệt của các bộ phận đã được thu vào bên trong khoang và nhiệt độ của nó sẽ ngày càng cao hơn, Nhiệt độ quá cao sẽ làm giảm hiệu suất và tuổi thọ của các bộ phận. và máy dễ bị hỏng.

2. Biến tần tạo ra nhiệt trong quá trình hoạt động và việc mất điện là không thể tránh khỏi. Ví dụ: đối với biến tần 5kW, tổn thất nhiệt của hệ thống là khoảng 75-125W, ảnh hưởng đến quá trình phát điện. Cần tối ưu hóa thiết kế tản nhiệt để giảm tổn thất tản nhiệt.

2. Một số cách để biến tần tản nhiệt

Hiện nay, các công nghệ làm mát của biến tần bao gồm làm mát tự nhiên, làm mát cưỡng bức bằng không khí và làm mát bằng chất lỏng. Các hình thức ứng dụng chính là làm mát tự nhiên và làm mát cưỡng bức không khí.

1. Làm mát tự nhiên: Tản nhiệt tự nhiên đề cập đến việc cho phép các thiết bị sưởi ấm cục bộ tản nhiệt ra môi trường xung quanh mà không cần sử dụng bất kỳ năng lượng phụ trợ bên ngoài nào để đạt được sự kiểm soát nhiệt độ. Tản nhiệt tự nhiên phù hợp với các thiết bị công suất thấp, không yêu cầu kiểm soát nhiệt độ cao.

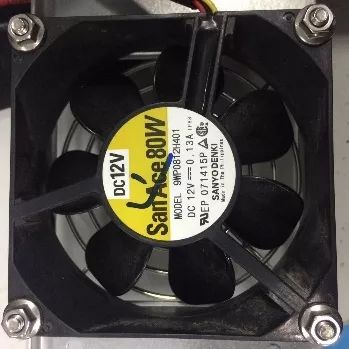

2. Làm mát cưỡng bức bằng không khí: Phương pháp làm mát bằng làm mát cưỡng bức bằng không khí chủ yếu là phương pháp lấy nhiệt bằng quạt. Hiện nay, vật liệu tản nhiệt chủ yếu là nhôm hoặc đồng.

3. Cách chọn phương thức giải nhiệt phù hợp cho biến tần

Nói chung, mức tăng nhiệt độ hoạt động cho phép của các thiết bị điện tử nằm trong khoảng {{0}} độ . Trong trường hợp nhiệt độ tăng lên 60 độ, quá trình làm mát tự nhiên có thể chịu được mật độ dòng nhiệt tối đa là 0,05W/cm2. Khi mật độ dòng nhiệt lớn hơn 0,05W/cm2, phương pháp làm mát cưỡng bức bằng không khí là một lựa chọn tốt về mặt kinh tế và hiệu suất. Nếu mật độ thông lượng nhiệt tiếp tục tăng, các phương pháp tản nhiệt khác như làm mát bằng chất lỏng là bắt buộc.

Do đó, đối với các bộ chuyển đổi năng lượng gió vài MW, thường sử dụng làm mát bằng chất lỏng; đối với bộ biến tần quang điện tập trung 100KW-1MW, thường sử dụng làm mát cưỡng bức bằng không khí; đối với biến tần chuỗi có công suất nhỏ hơn 20KW, Giải pháp tản nhiệt tốt nhất là làm mát tự nhiên. Khi nó lớn hơn 25KW, làm mát bằng không khí cưỡng bức là một cách kinh tế hơn.

4. Thiết kế nhiệt cho biến tần

Diện tích tản nhiệt càng lớn thì hiệu suất tản nhiệt càng tốt

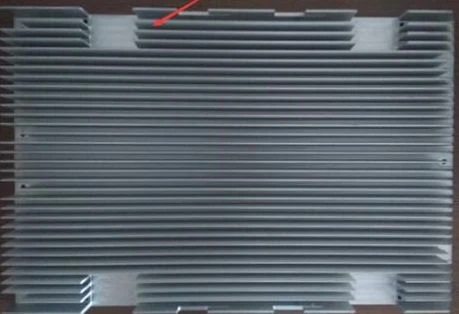

Ví dụ: công suất sưởi ấm của biến tần 5kW là khoảng 125W và diện tích tản nhiệt được tính là 0.25m2 theo mật độ thông lượng nhiệt tối đa 0.05W/cm2 cần được do làm mát tự nhiên ở 60 độ. Để giữ cho âm lượng biến tần không thay đổi, chúng tôi thường thiết kế một bộ tản nhiệt có nhiều cánh tản nhiệt để tăng diện tích tiếp xúc giữa không khí và bộ tản nhiệt, để đạt được hiệu quả tản nhiệt tốt hơn và nhanh hơn.

Thiết kế ống gió tổng thể

Các nguyên tắc cơ bản của thiết kế ống dẫn khí như sau:

· Ống dẫn khí ra đảm bảo khí nóng thoát ra ngoài thuận lợi.

· Tối đa hóa tốc độ và lưu lượng không khí giữa các răng nóng của bộ tản nhiệt;

· Giảm sức cản của gió ống gió

Thiết kế bên ngoài cuộn cảm

Như thể hiện trong hình bên dưới, cuộn cảm có thể được đặt bên ngoài và cuộn cảm có thể tản nhiệt độc lập để giảm nhiệt độ của khoang thiết bị.

Sinda Thermal là chuyên gia nhiệt chuyên nghiệp, chúng tôi đang cung cấp nhiều giải pháp tản nhiệt và tản nhiệt cho khách hàng toàn cầu, chúng tôi có thể thiết kế các bộ tản nhiệt hiệu suất tối ưu và sản xuất chúng trong nhà, nhà máy của chúng tôi sở hữu hơn 100 nhân viên và nhiều cơ sở và thiết bị chính xác. Vui lòng liên hệ với chúng tôi một cách tự do nếu bạn có bất kỳ yêu cầu về nhiệt nào.
