Hệ thống tản nhiệt của laptop
Trong mô-đun tản nhiệt của máy tính xách tay, ba yếu tố chính là ống dẫn nhiệt, quạt tản nhiệt và vây tản nhiệt. Ngoài ra, còn có các phần tử được sử dụng để cải thiện diện tích tiếp xúc và hiệu quả dẫn nhiệt giữa chúng.

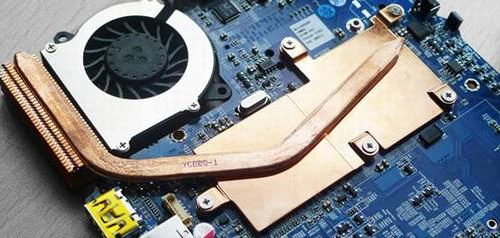

Nhiều máy tính xách tay được phủ một lớp tản nhiệt bằng đồng trên bề mặt chip như CPU, GPU, bộ nhớ video và mô-đun cấp nguồn. Là “trung gian” giữa chip và ống dẫn nhiệt, nhiệm vụ chính của nó là nhanh chóng “rút” nhiệt ra khỏi chip. Nó còn có tác dụng tăng diện tích tiếp xúc và mở rộng diện tích làm mát.

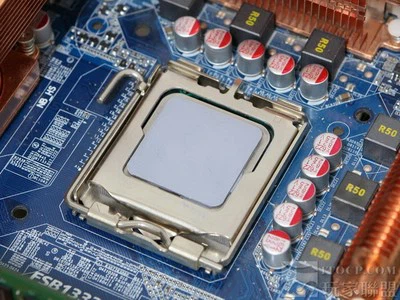

Trên thực tế, có một lớp mỡ dẫn nhiệt làm chất độn giữa chip và tản nhiệt, giữa tản nhiệt và ống dẫn nhiệt. Đồng thời, bề mặt của tản nhiệt và ống dẫn nhiệt cũng phải được đánh bóng mịn - bề mặt của tản nhiệt bằng đồng và ống dẫn nhiệt thường rất thô ráp, nếu không sẽ ảnh hưởng đến sự tiếp xúc hoàn toàn của chúng với mỡ dẫn nhiệt.

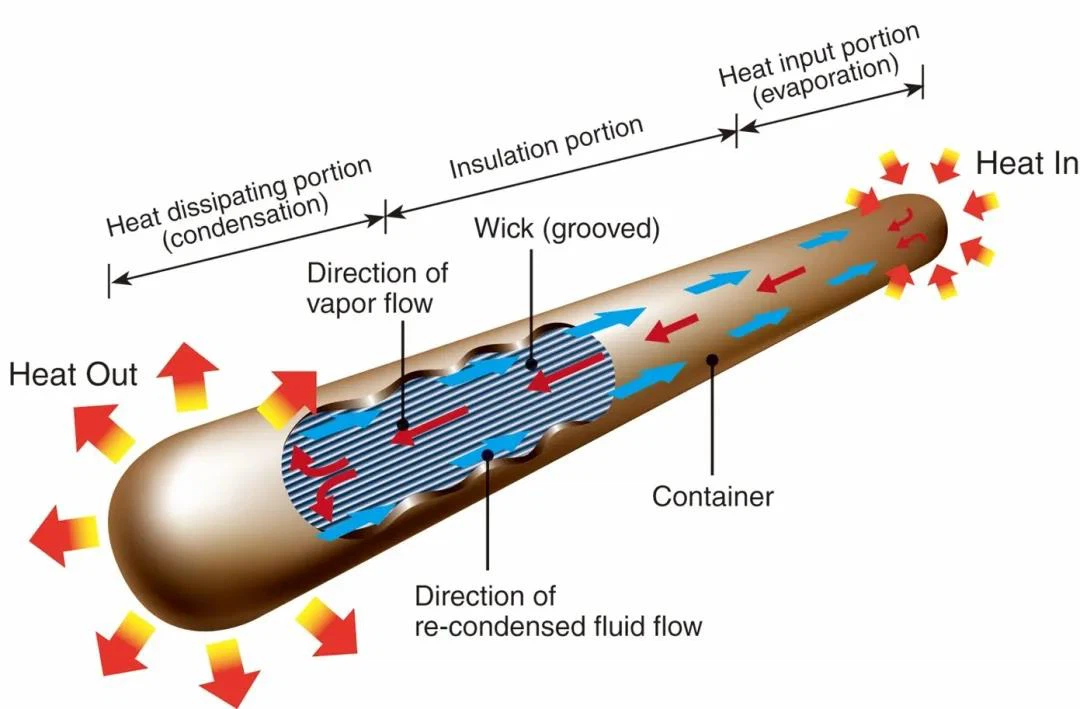

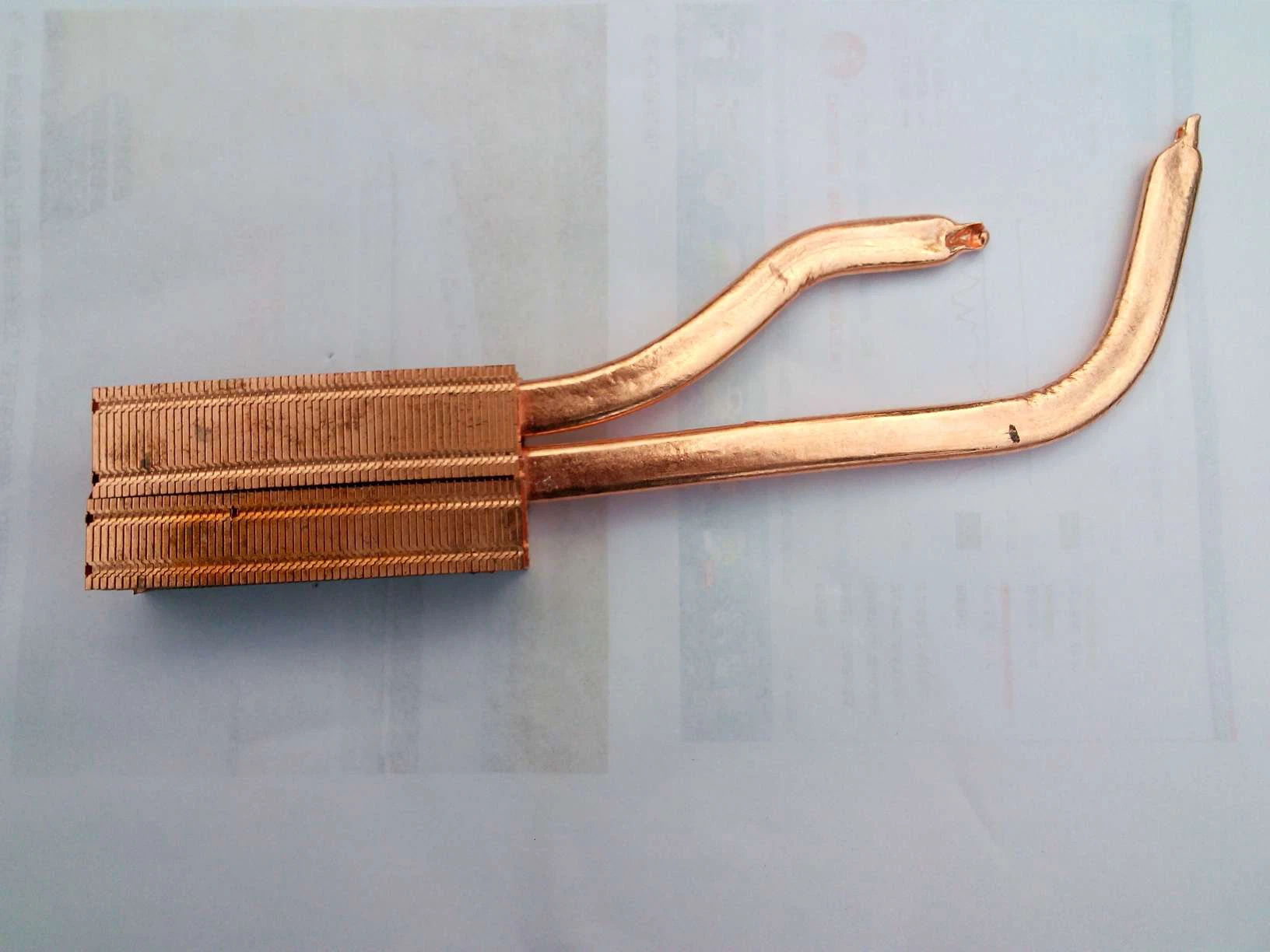

Ống dẫn nhiệt là một ống kim loại rỗng làm bằng đồng nguyên chất. Phần tiếp xúc với chip cpu/gpu là "đầu bay hơi" và phần tiếp xúc với vây làm mát là "đầu ngưng tụ". Ống dẫn nhiệt chứa đầy nước ngưng tụ (chẳng hạn như nước tinh khiết). Nguyên lý hoạt động của nó là nhiệt độ cao trên bề mặt chip sẽ chuyển chất lỏng ở đầu bốc hơi của ống dẫn nhiệt thành hơi nước (điểm sôi rất thấp trong chân không) và di chuyển dọc theo khoang ống đến đuôi ống dẫn nhiệt. (đầu ngưng tụ).
Đối với thiết kế của module tản nhiệt laptop, đường kính càng thô và số lượng ống dẫn nhiệt càng nhiều thì hiệu suất dẫn nhiệt càng cao. Tuy nhiên, để giảm hơi nước nóng trong phần ngưng tụ của ống dẫn nhiệt thành chất lỏng trong thời gian ngắn nhất, người ta cũng đưa ra các yêu cầu cao hơn đối với các cánh tản nhiệt phù hợp.

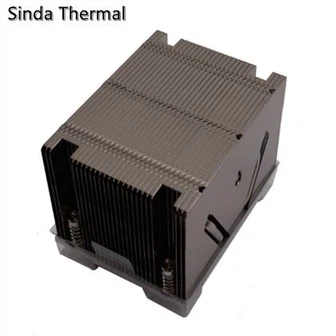

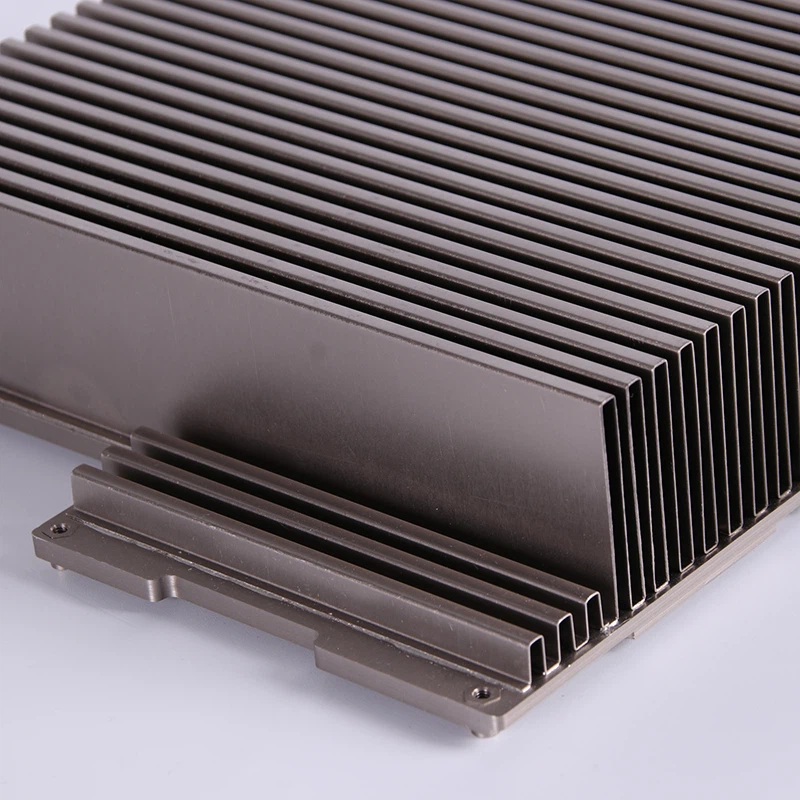

Vây làm mát được phân loại là "phần tử làm mát thụ động" trong lĩnh vực thiết kế kỹ thuật điện tử. Chúng chủ yếu được làm bằng nhôm và đồng. Nguyên tắc làm việc của chúng là tản nhiệt truyền từ ống dẫn nhiệt dưới dạng đối lưu. Hiệu quả làm mát phụ thuộc vào kích thước của diện tích bề mặt.

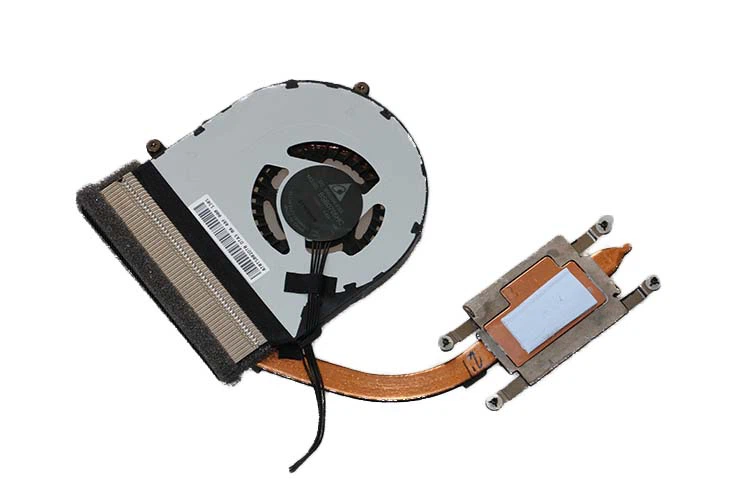

Trong quá trình "cpu/gpu → mỡ silicon dẫn nhiệt → tản nhiệt → ống dẫn nhiệt", hành trình tản nhiệt của chiếc notebook đã đi được một nửa, và bước tiếp theo là làm thế nào để "đào thải" nhiệt ra bên ngoài thân máy. Công dụng của quạt làm mát có thể lấy đi toàn bộ nhiệt từ các bộ phận CPU hoặc GPU bằng cách làm mát không khí cưỡng bức , giúp laotop hoạt động ở nhiệt độ ổn định.
Cần lưu ý rằng, ngoại trừ một số máy tính xách tay áp dụng thiết kế không có quạt và theo đuổi độ nhẹ cực cao, các cánh tản nhiệt không thể tồn tại độc lập. Nhóm cánh tản nhiệt phải tương ứng với quạt làm mát và cửa thoát khí làm mát tương ứng.
