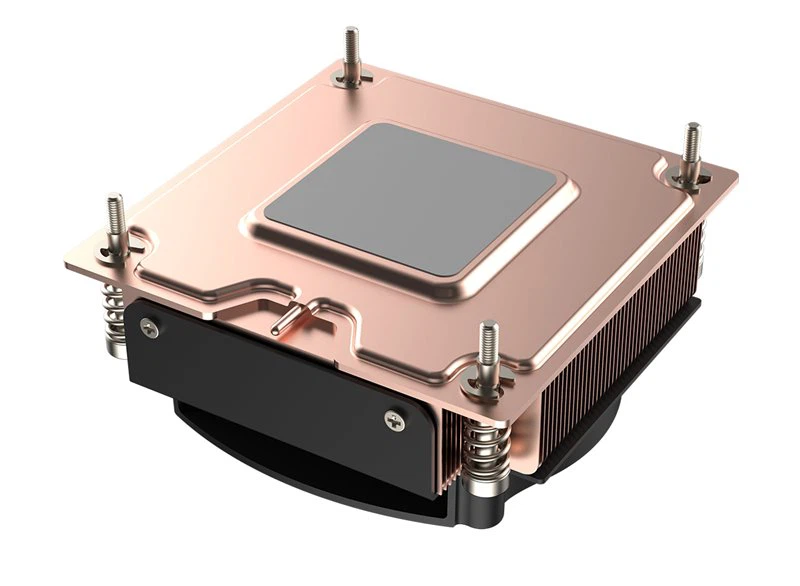

Bộ làm mát CPU buồng hơi cho CPU Intel Alder Lake LGA1700

buồng hơi

Buồng hơi rất giống với ống dẫn nhiệt, cả hai đều là thiết bị làm mát hai pha, nhưng chúng khác nhau, ống dẫn nhiệt chỉ truyền nhiệt dọc theo trục của ống đồng và buồng hơi có thể truyền nhiệt theo mọi hướng, vì vậy buồng hơi có thể truyền nhiệt rất nhanh và chênh lệch nhiệt độ giữa hai khu vực khác nhau rất thấp. Buồng hơi thường được sử dụng trong các ứng dụng có dòng nhiệt cao vì nó có thể vận chuyển và lan truyền nhiệt nhanh chóng. Buồng hơi được liên kết khuếch tán bởi hai tấm đồng để tạo thành một khoang, giống như ống dẫn nhiệt, buồng hơi cũng có cấu trúc bấc và chất lỏng làm việc. Trong quá trình hoạt động, nhiệt được tạo ra bởi nguồn nhiệt như CPU ​​hoặc các linh kiện điện tử khác làm bay hơi chất lỏng làm việc ở đầu thiết bị bay hơi và hấp thụ nhiệt, hơi nóng chảy khắp buồng, hơi nóng sau đó ngưng tụ trên khu vực bình ngưng và giải phóng nhiệt, và hơi biến thành chất lỏng, với lực mao dẫn của cấu trúc bấc, chất lỏng làm việc quay trở lại đầu thiết bị bay hơi và tuần hoàn quá trình truyền nhiệt.

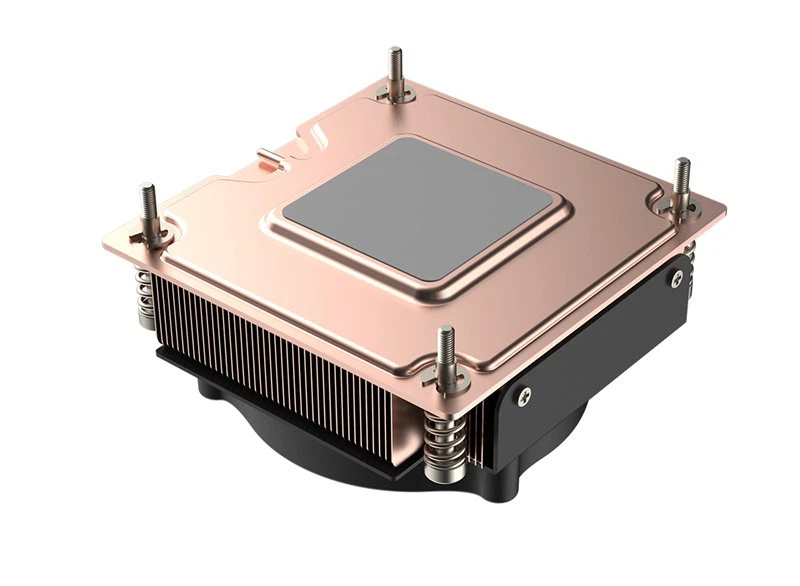

chồng vây đồng

Một ngăn xếp vây dây kéo bằng đồng được xây dựng từ một loạt các tấm đồng riêng lẻ được dập theo hình dạng và chiều cao được thiết kế, sau đó gấp lại và khóa kéo lại với nhau bằng cấu trúc lồng vào nhau, chiều dài và bước vây có thể thay đổi tùy theo thiết kế khuôn dập dụng cụ khác nhau, mật độ vây có thể được thiết kế dựa trên các yêu cầu về lưu lượng không khí của ứng dụng. Một chồng vây đồng hoàn chỉnh được hàn với buồng hơi, do đồng là chất dẫn nhiệt tốt nhất trong kim loại thương mại nên nhiệt có thể được truyền nhanh đến các vây, với sự trợ giúp của quạt làm mát, nhiệt sẽ được tản ra nhanh chóng, vì vậy hiệu suất nhiệt của mô-đun là khá tuyệt vời. Vì vậy, mô-đun tản nhiệt vây đồng được thiết kế cho các ứng dụng công suất cao, có thể đáp ứng các yêu cầu về nhiệt của các linh kiện điện tử công suất cao.
